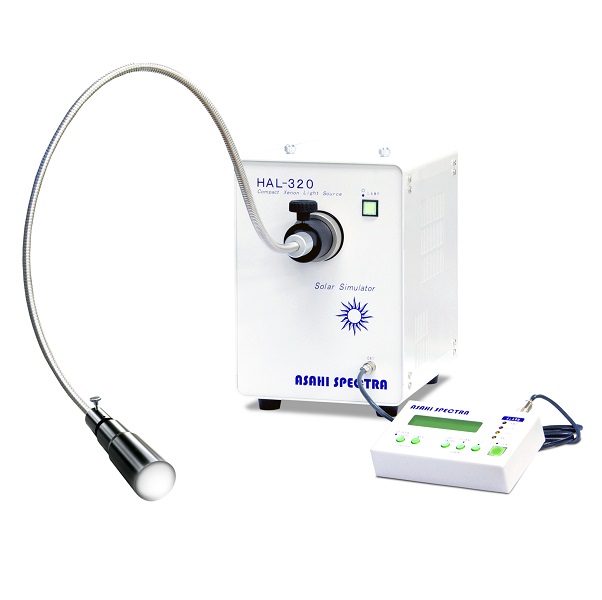

名稱： HAL-320光纖輸出太陽光模擬器
型號： HAL-320
品牌： 努美科技/Asahi Spectra
HAL-320是標準的太陽光模擬器，使用300W氙燈。我們獨特的光纖照明系統可為任何方向提供照明。HAL-320以使用AM 1.5G濾光片實現了仿真太陽光譜。設計緊湊，便于攜帶。
采用AM1.5G的高度近似太陽光譜，緊湊的設計和光纖照明
特點
? IS*級三A陽光模擬器 (350-1100nm)
? JIS* Class AAA solar simulator (350-1100nm)
? 內置AM1.5G濾光器
? Built-in AM1.5G filter
? 光導柔性照明
? Flexible illumination by light guide
? 光強可調
? Adjustable light intensity
? 內置光源與電池
? Self-contained lamp and power supply
? 無需校準光軸
? No need of optical axis alignment
? 外置控制器
? External controller
? RS232C 遠程控制
? RS232C remote control
*JIS, 日本工業級標準，與IEC相當
概覽
3A級緊湊型太陽光模擬器帶光纖輸出系統
 | 光譜匹配 我們自己設計的AM1.5G濾波器根據A類校正氙氣自身的發射線。 該模擬器不僅可以評估晶體類型，還可以評估染料敏化太陽能電池，CIGS等。
|
| |

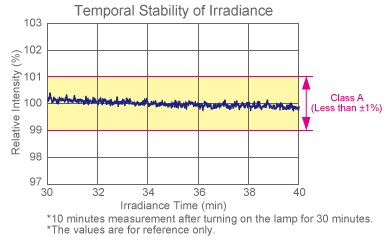

輻照度的時間穩定性 *如果你長時間使用HAL-320，我們建議使用恒壓電源，這樣HAL-320就不會受到負載變化的影響。  |
| 均勻性 在400-1100nm的范圍內，1sun的計算值大約是75 mw/cm。 工作距離：大約370毫米 當設置ND時，你可以在30x30毫米的區域內獲得A級的均勻性的光強，它大約為初始燈光的70%。(工廠默認設置) 光強控制可調節光強度。以A類大小作為參考值。請注意，燈具的光強根據制造批次會有所不同。 括號中顯示的值是建議的照明值大小。  |
JIS標準
JIS, 日本工業級標準，與IEC相當
| Item | Class A | Class B | Class C |
| Positional uniformity of irradiance (%) | </=±2 | </=±3 | </=±10 |
| Temporal stability of irradiance (%) | </=±1 | </=±3 | </=±10 |
| Spectral match | 0.75 - 1.25 | 0.6 - 1.4 | 0.4 - 2.0 |

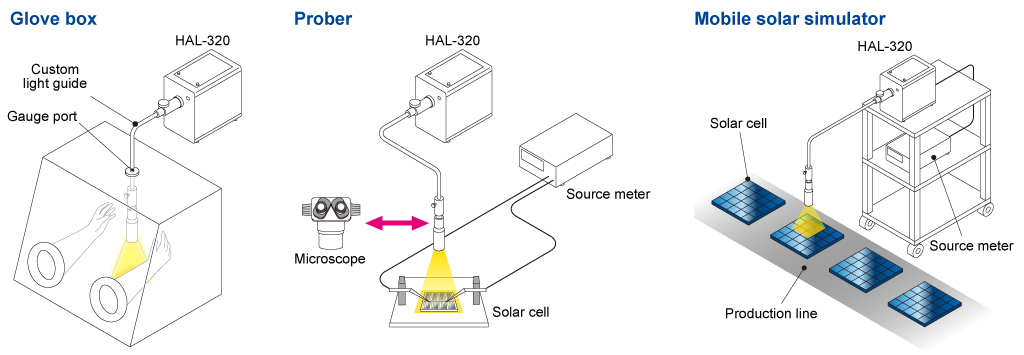

使用范例
柔性光纖照明

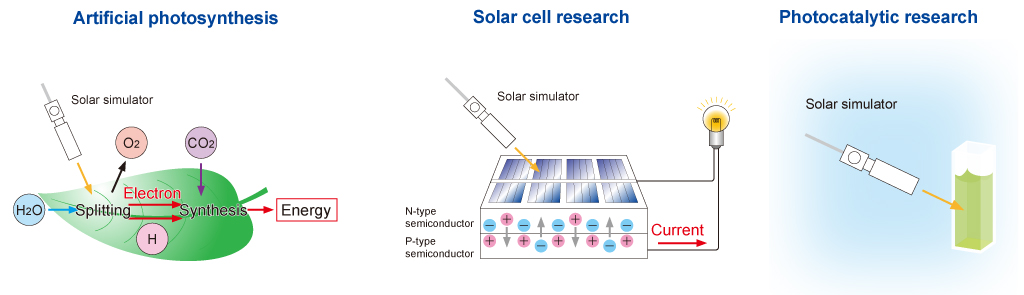

應用領域
用于多種檢查與研究的模擬太陽光
配件
準直儀
該安裝系統具有**的穩定性和多功能性。
1 SUN檢查器 CS-20
1 SUN 檢查器用于檢查HAL-320的光強度（1sun）。它靠電池供電，易攜帶。
導光器(TPO)
導光器是手套式操作箱的選配。端口已經安裝好了。
參數
| Model | HAL-320 |
| Output wavelength | 350 - 1100nm |
| Circuit method | Switching power supply |
| Input voltage | AC100 - 240V 50/60Hz (Input range: AC90 - 264V) |
| Apparent power |
Less than 510VA (AC100V/50Hz) Less than 500VA (AC240V/50Hz) |
| Lamp type | Compact xenon lamp 300W |
| Lamp voltage, current | 14V, 21A (DC) *Representative value |
| Lamp life | 500h (Average) |
| Optical axis alignment | Cartridge type (Alignment-free) |
| Cooling method | Forced air cooling |
| Shutter | Solenoidal drive |
| Exposure time set | 0.5 - 99999.9sec |
| Light intensity control |
100 - 30 (Steps) Continuously variable |
| Air Mass filter | Air Mass 1.5G filter |
| Emitting method | Bundled light guide |
| Controller | Remote controller (Cable length=2m) |
| Remote control | RS232C *The cable must be less than 3m. |
| Safety mechanism |
Xenon lamp problem, Top door is open, Lamp usage exceeds 500 hours, Cooling fan problem, Temperature anomaly |
| Recommended environment |
Temperature 10 - 35 deg C, Humidity 20 - 80% *Avoid condensation |
| Dimensions |
Main unit 200(W) x 300(D) x 292(H)mm, Controller 160(W) x 37(D) x 99(H)mm |
| Weight | Main unit 11.3kgController 0.6kg (including cable) |
