研究級氙燈光源XLH500-1600W

名稱: 研究級氙燈光源XLH500-1600W

型號: XLH系列

品牌: 努美科技/Sciencetech

  • 詳細信息

特征

? 垂直或水平燈泡和外殼操作

? 氙氣弧光燈功率從500W到1600W

? 多種尺寸,材料和涂層的多個準直或聚焦輸出光學器件

? 人性化設計

? **可用配件

? 標準安全聯鎖



應用領域

? 涂料耐久性測試

? 光生物學

? 光化學

? 光譜學

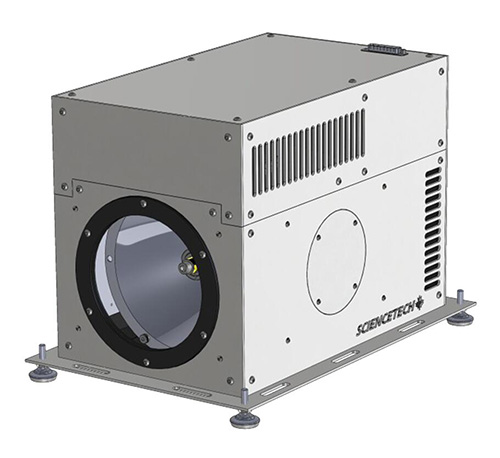

圖像:XLH-S-500X準直光束燈燈箱



1、概述

Sciencetech為研究應用提供了多種弧光燈源。短弧燈是高壓放電燈。這些燈因其高輻射和高亮度而特別適合于光學應用。放電電弧在兩個電極之間自由燃燒產生光。電弧的長度取決于兩個電極之間的距離,通常只有幾毫米。這使得弧光燈成為理想的點光源。這本小冊子重點介紹了Sciencetech的氙弧燈光源,燈殼內充滿高壓氙氣,可提供廣泛的照明波長。



您可以從第4頁的便捷包裝中選擇一種(包括光學器件,外殼,燈泡和電源以及所有互連),也可以從我們的模塊化組件中構建自己的組件,從而**滿足您的要求。

這些燈罩設計為可在垂直或水平模式下運行,并隨附有用于兩個方向的基板。在下面的配置部分中,根據反射器類型(準直輸出為球形,聚焦光束為橢圓形)和所需的弧光燈選擇外殼,并添加兼容的電源和燈。**后,添加適合您的應用的光學器件。有關一些預配置的軟件包,請參見手冊。



2、配置-燈箱

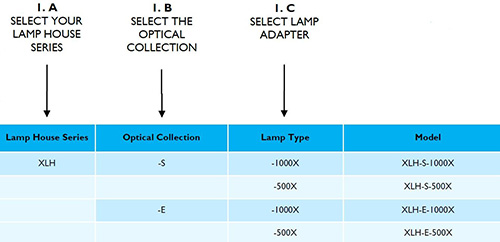

選擇信息

-S球面反射鏡和透鏡集合-Sciencetech小系列太陽模擬器的標準配置!

-E橢圓形反射鏡系列,F(xiàn) / 4.5,設計簡單,可與Sciencetech的光纖太陽模擬器一起使用!

LH-E-500X聚焦光束燈外殼

2、配置-輸出光學

Sciencetech的準直(COL)和成像(IO)光學組件系列提供多種光學耦合選項。

下表提供了有關鏡頭組件配置和所用鏡頭材料的信息。 COL光學元件安裝在75毫米長的鏡筒中。 根據選擇的配置,IO光學器件可能會插入長度大于或小于75mm的透鏡套管中。

COL—Collimating Line of Optical Assemblies
Optic FamilyModelAperture Ratio (F/#)Standard MaterialSpectral RangeDescription
COL -A 1.5 Fused Silica 230-2500nm Single planoconvex spherical lens.
  -B 1 Fused Silica 230-2500nm Two lens system (minimizes spherical aberration).
  -C 0.6 BK7 360-2500nm Aspheric system for maximum throughput and minimal spherical aberration with a 1 lens system.
  -D 0.7 Fused Silica 230-2500nm Three lens system, best compensation of spherical aberration. Recommended for high quality collimation.
IO—Imaging Optics Line of Optical Assemblies
Optic FamilyModelAperture Ratio (F/#)Standard MaterialSpectral RangeDescription
IO -A Varies Fused Silica 230-2500nm Single planoconvex spherical lens.
  -B Varies Fused Silica 230-2500nm Two lens system (minimizes spherical aberration).
  -C Varies BK7 360-2500nm Aspheric system for maximum throughput and minimal spherical aberration with a 1 lens system.
  -D Varies Fused Silica 230-2500nm Three lens system optimized for best compensation of spherical aberration. Recommended for very high quality imaging.

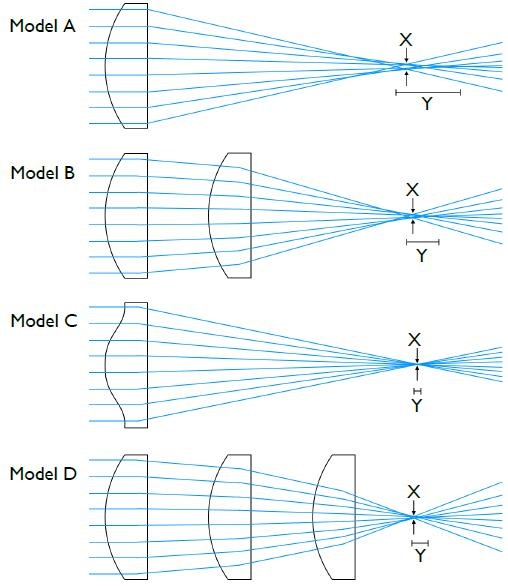

A型-單平凸球面透鏡:**簡單,成本**低的選擇,但聚焦時光斑尺寸**,而準直時光斑質量**差。



B型-兩透鏡系統:一種中間選件,聚焦后的光斑尺寸小于A型,并且準直時的準直度更高。



C型-單非球面透鏡:校正球面像差的**選擇,Y聚焦時**小光斑尺寸(X),準直時具有**質量準直。 僅適用于BK7或類似玻璃。



D型-三透鏡系統:一種高質量的選件,與Model A或Model B相比,聚焦時的光斑尺寸更小,或者在準直時具有更高的質量準直。它的材料范圍也比Model C多。



X =**小模糊圓(斑點大?。?/p>

Y =縱向球差

2、配置-輸出光學

在確定適合您的應用的準直光學器件或準直和成像光學器件之后,請使用下表在每個領域中為您的應用選擇**的折射光學器件。

此外,在需要反射光學元件的應用中,準直鏡選件有**和鋁保護膜可供選擇(請參閱第5頁)。

如果您在下表中找不到適合您的應用的光學元件,請與我們聯系! 可根據要求提供許多其他選項。



2、配置-輸出光學-準直

從以下選項中為您的應用選擇準直光學鏡的透鏡配置,直徑和材料。 以下是示例訂單:COL-A-1-FS



此示例訂單包含具有單個平凸透鏡配置,直徑25.4 mm且由熔融石英制成的準直光學器件。

Example: COL A I FS
Model Number Lens Configuration Diameter2 Material Options3
Code Description Code Description Code Description Code Description
COL Collimating Optics A Single lens 1 25.4mm diameter optics -UV UV Fused Silica
    B Two lens system 2 50.8mm diameter optics -FS Fused Silica
    C Aspheric lens system1 3 76.2 mm diameter optics -G BK7 Glass or Equivalent
    D Three lens system     -CF Calcium Fluoride Glass



2、配置-輸出光學-成像

從以下選項中選擇適合您應用的成像光學元件的孔徑比,透鏡配置,直徑和材料。 以下是示例命令:IO-3.5-D-1-FS

該示例訂單包含具有F / 3.5的成像光學元件,三透鏡系統透鏡配置,直徑25.4毫米并且由熔融石英制成。

Example:  IO 3.5 D I FS
Model Number F/# - Aperture Ratio Lens Configuration Diameter Material Options
Code Description Code Description Code Description Code Description Code Description
IO Imaging
Optics
#.# F/# of the optical system A Single lens 1 25.4mm diameter optics -UV UV Fused Silica4
        B Two lens system 2 50.8mm diameter optics -FS Fused Silica4
        C Aspheric lens system1   76.2 mm diameter optics -G BK7 Glass or Equivalent4
        D Three lens system     -CF Calcium Fluoride Glass4



1.僅適用于BK7或類似玻璃。

2.確保如果引用了多組光學器件,則所有光學器件都是兼容的,例如,確保所有光學器件的直徑相同。

3.添加可選項目將在銷售訂單上顯示為自定義訂單項。

4.可選配厚度優化為550nm的MgF2單層抗反射涂層。







直徑為1英寸的COL光學組件

直徑2英寸的COL光學組件



2、配置-輸出光學-材料選擇

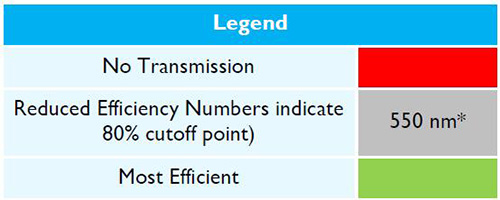

可以選擇不同的材料在不同的波長范圍內傳輸。 下表中列出了一些**常見的選項,以快速參考每種材料的**有用范圍。

如果您在下表中找不到適合您的應用的光學元件,請與我們聯系! 可根據要求提供許多其他選項。





2、配置—輸出光學—反射光學

MR6 Collimating Mirror Options
ModelAperture Ratio (F/#)Clear ApertureReflective SurfaceSpectral RangeDescription
MR64 4 25 mm Protected Aluminum 400nm-20µm 25mm diameter F/4 off-axis parabolic mirror with protected aluminum coating on a kinematic adjustable mount.
MR64-G 4 25 mm Gold 360nm—Far IR Gold-coated 25mm diameter F/4 off-axis parabolic mirror on a kinematic adjustable mount.
MR62 2 50 mm Protected Aluminum 400nm-20µm 50mm diameter F/2 off-axis parabolic mirror with protected aluminum coating on a kinematic adjustable mount.
MR62-G 2 50 mm Gold 360nm—Far IR Gold-coated 50mm diameter F/2 off-axis parabolic mirror on a kinematic adjustable mount.

Sciencetech的MR6準直鏡系列產品是安裝在外殼中的離軸拋物面鏡,該附件可以通過OAP安裝附件連接到任何LH系列燈外殼。 MR6外殼包括一個三點可調式運動學安裝座,該安裝座上帶有細間距的螺釘,以優化輸出光學器件與弧光燈的對準。

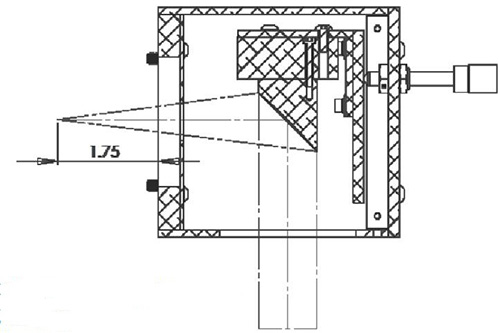

燈箱中的MR64準直鏡



3、燈的選擇

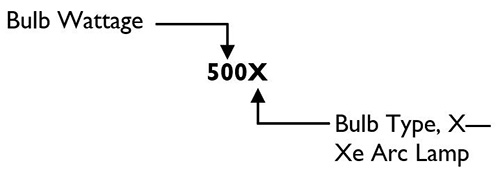

氙弧燈需要作為單獨的訂單項包含在您的訂單中。 以下信息應用于幫助為您的燈罩配置和應用選擇合適的弧光燈。

Lamp HousingCompatible Bulb ModelBulb WattageSpectral RangeOzone Producing
-500X XE500 500W 250-2500 nm NO
-1000X XE1000 or XE1600 1000W / 1600W 250-2500 nm NO



氙燈光譜

4、電源

Sciencetech的611系列電源是與Sciencetech的XLH系列燈箱配合使用的兼容電源。 訂購時,請確保您的電源型號與系統的弧光燈功率匹配。



Bulb TypePower Supply Model
XE1600 611-1.6k
XE1000 611-1k
XE500 611-500



Sciencetech 611隨附的標準功能

–系列電源:



? 觸摸屏界面

? 快門和曝光控制(如果提供了電子快門*)

? 單一連接,用于燈泡電源,冷卻和通信

? 燈泡啟動和計時器日志

? 風扇散熱安全聯鎖

? RS232計算機控制軟件GUI

*高速百葉窗需要單獨的控制器



可選升級:

? 溫度監控器

? 光學反饋

? 遠程燈狀態監控

? 自動燈啟動



5、附件

Sciencetech為您的光源外殼配備了許多附件,例如與Sciencetech的各種光譜濾光片配合使用的濾光盒或朝下的支架。

下表列出了與LH系列外殼兼容的Sciencetech附件,因此您可以根據自己的應用量身定制Sciencetech系統。

 ModelSKUDescription
Filter BoxesFH2-1 100-8010 One position filter box for 2” (50 mm) filters—uncooled
FH1-1 100-8011 One position filter box for 1” (25 mm) filters—uncooled
FH3-1 100-8012 One position filter box for 3” (75 mm) filters—uncooled
FH1-2 100-8013 Two position filter box for 1” (25 mm) filters—uncooled
FH3-2 100-8014 Two position filter box for 3” (75 mm) filters—uncooled
Variable Focus AssembliesVF2 100-8046 Variable focus optical assembly, 2” diameter BK7 optics
VF2-UV 100-8047 Variable focus optical assembly, 2” diameter fused silica optics
Beam TurnersCTBT-2 160-9005 Beam turning assembly for LH series light sources
StandsLH-DFS 100-8015 Downward facing stand for LH series light sources
Fiber CouplingsFBC-1 100-8028 Fiber bundle coupler, non SMA, 1”
FBC-2 100-8029 Fiber bundle coupler, non SMA, 2”
FBC-SMA-2 100-8030 SMA fiber coupler, 2” flange
FBC-SMA-1 100-8031 SMA fiber coupler, 1” flange
ShuttersMS-2 160-8040 Manual Shutter for 2” Output Optics
SH-HS 165-8033 High speed shutter for LH series light sources and SF/SLB solar simulators



6、訂購信息



ModelSKUDescription
XLH-S-500X 102-9001 Collimated beam lamp housing for 500W xenon arc lamps.
XLH-S-1000X 102-9002 Collimated beam lamp housing for 1000W or 1600W xenon arc lamps.
XLH-E-500X 102-9003 Focused beam lamp housing for 500W xenon arc lamps.
XLH-E-1000X 102-9004 Focused beam lamp housing for 1000W or 1600W xenon arc lamps.
